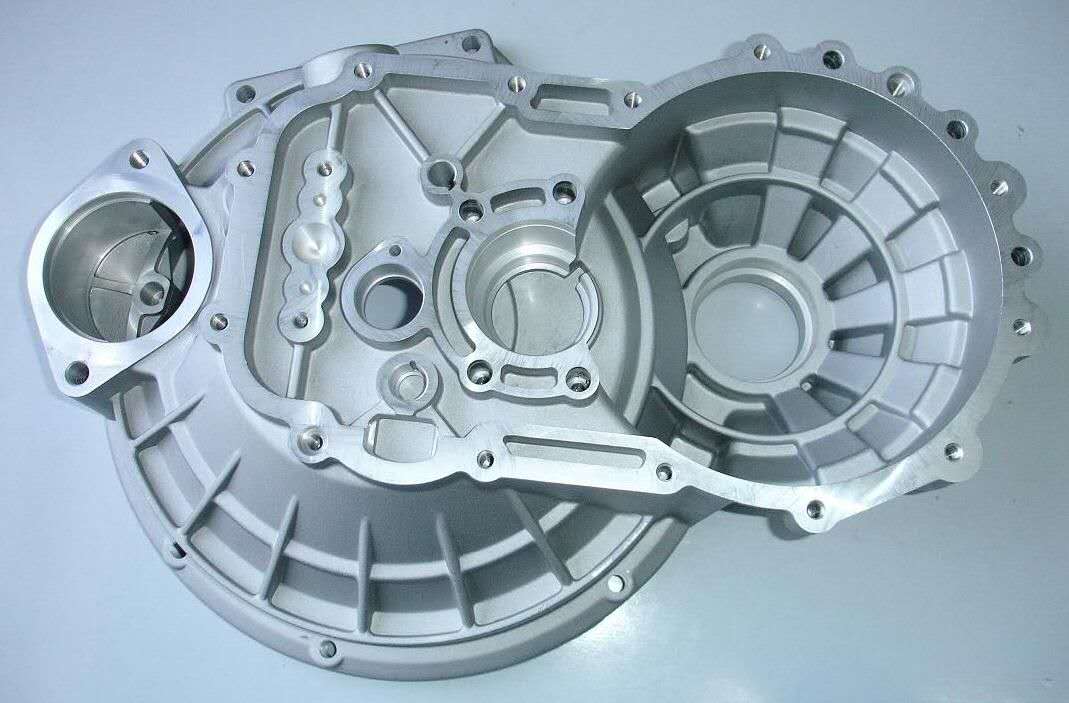

压铸模具3

  • 发布时间:2020-07-02
  • 浏览:


  • 外表面要求光亮平整,前后模框加2个打出孔,注意要加在没有镶件的位置,防止零件掉出来。

  • 为了防止模板变形,起码做2个支撑柱,一个放在分流锥,一个放在分流锥的上面,注意不要与其他零件干涉。

  • 模具底板要做通,便于散热。

  • 定位圈内孔表面要求内圆磨后氮化,并沿出模方向抛光。

  • 定位圈表面的冷却环底部到分流锥表面的长度一般等于料饼厚度。固定此冷却环的方式有2种:烧焊和加热压入。

  • 分流锥一定要做运水来冷却,且离分流锥表面25-30mm.

  • 模架四个导柱孔要做撬模槽,深度8-10mm。

  • 模架一定要调质处理的,最好是锻打的模架。
